Пенетрометр статического действия ПСГ-МГ4 предназначен для ускоренного контроля качества уплотнения грунта, а также прочностных характеристик грунтов земляного полотна – угла внутреннего трения, удельного сцепления, модуля упругости.
Прибор состоит из тензометрического силоизмерительного устройства и электронного блока с графическим дисплеем.
В комплект поставки входят также удлинительные штанги и рабочие наконечники.
Включение режима измерения и запоминания конечного значения силы пенетрации производится автоматически.
Прибор имеет таймер, энергонезависимую память и связь с ПК через usb-порт. Вычисление параметров грунтового основания производится автоматически.
Технические характеристики
|
Диапазон измерения силы пенетрации, Н
|
100…950
|
|
Относительная погрешность измерения силы, %
|
± 1,5
|
|
Диапазон определения сопротивления пенетрации, Н/см2
|
50…750
|
|
Диапазон определения модуля упругости, МН/м2
|
20...150
|
|
Диапазон определения сцепления грунта, МПа
|
0,02...0,06
|
|
Диапазон определения угла внутреннего трения грунта, град
|
15...45
|
|
Диапазон определения коэффициента уплотнения грунта
|
0,5...1,1
|
|
Диаметр наконечников, мм
|
22,0; 16,0; 11,3; 8,0; 6,0
|
|
Память результатов
|
не менее 999 серий
|
|
Напряжение питания, В
|
3
|
|
Потребляемый ток, мА, не более
|
25
|
|
Габаритные размеры, мм
|
850x260x150
|
|
Масса, кг, не более
|
3,0
|

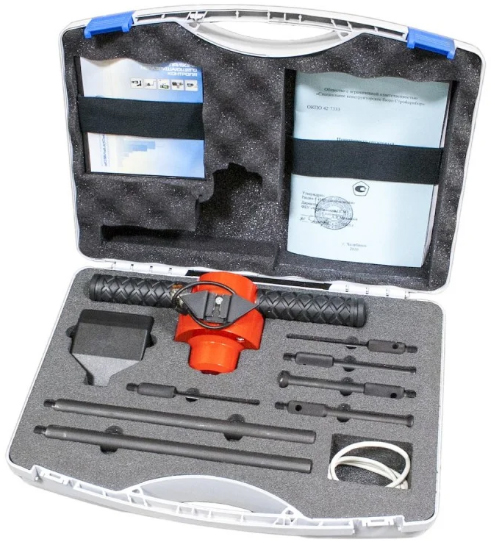

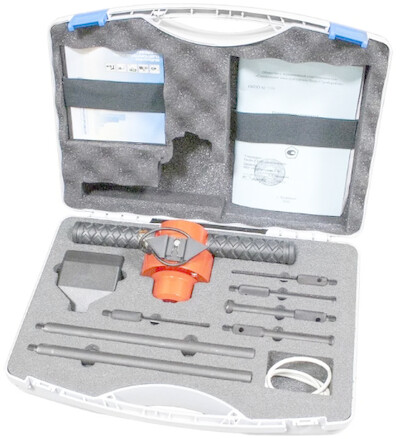

Комплектация: прибор, две удлинительные штанги, пять рабочих наконечников, USB кабель связи с ПК, программное обеспечение, руководство по эксплуатации, укладочный кейс. |
