Назначение

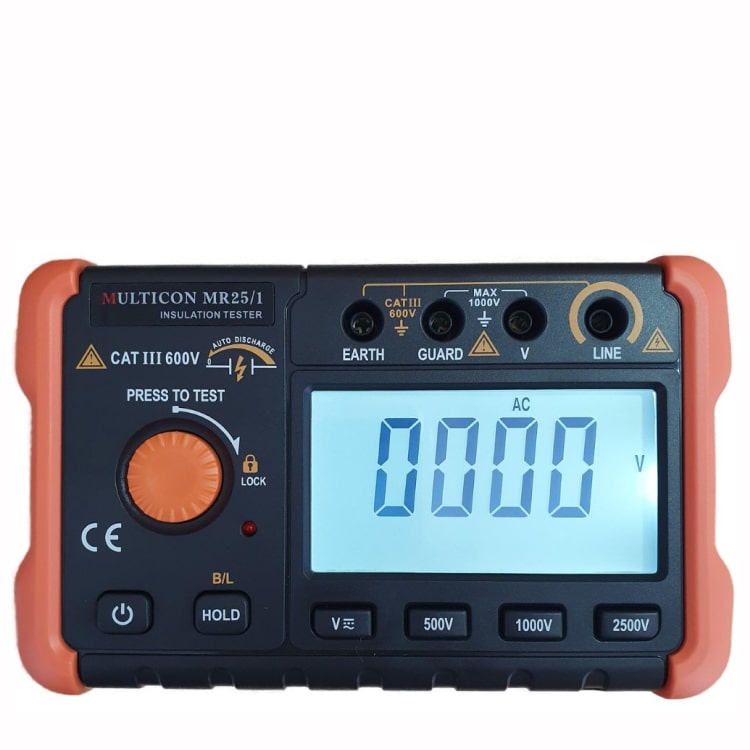

Этот цифровой измеритель сопротивления изоляции использует преобразование постоянного напряжения (12 В) в высокое постоянное напряжение 1000 В/2500 В и позволяет проверять состояние изоляции путем измерения микроамперного тока при подаче испытательного напряжения, аналогично традиционному мегомметру. В основе регистрирующей части прибора лежит АЦП с двойным интегрированием, дающий еще и дополнительную функцию измерения переменного напряжения. Этот портативный прибор имеет высокую нагрузочную способность, хорошую защищенность от влияния электрического поля, широкий диапазон измерения, наличие подсветки ЖК-дисплея, а наличие шейного ремня освобождает для работы обе руки. Надежность и высокое качество мегаомметра Multicon MR25/1 обеспечивают ему широкое применение для проверки коммерческой электросети, сопротивления изоляции электрооборудования, электроинструмента, кабелей и т.п.
Внесен в Госреестр средств измерения РБ. Поставляется с поверкой.
Характеристики
- Дисплей: 84.8 × 59.8 мм, жидкокристаллический (ЖК), макс. показание 1999.
- Индикация перегрузки: отображение единственной цифры «1» в младшем разряде.
- Питание: элементы 1.5 В × 8 шт. (тип АА) или от внешнего сетевого адаптера.
- Индикатор разряженной батареи на ЖК-дисплее.
- Условия эксплуатации: температура (0~+40) °C, относительная влажность 30 ~ 85 %.
- Размеры: 175(Д) × 110(Ш) ×70(В) мм.
- Масса: около 720 г (включая батарею питания).
| Номиналь-ное напряже-ние |
Диапазон измерений |
Разреше-ние |
Напряжение разомкнутой цепи, погрешность |
Номинальный испытательный ток |
Погреш-ность |
| 500 В |
0.600 МОм～1.999 Мом |
0.001 МОм |
DC 500 В
+20% -0%
|
500 кОм нагрузка
≥ 1.0 мА
|
±（5％+5） |
| 2.00 МОм～27,99 МОм |
0.01 МОм |
| 28.0 МОм～279,9 МОм |
0.1 МОм |
| 0.280 ГОм～1.999 ГОм |
0.001 ГОм |
| 2.00 ГОм～4.99 ГОм |
0.01 ГОм |
| Если сопротивление измеряемого объекта меньше 0.600 МОм, прибор также может выполнить тест, но отображаемое значение является только справочным. Когда значение сопротивления измеряемого объекта ＞4.99 ГОм, измеритель продолжает показывать «>4.99 ГОм». |
| 1000V |
1.000 МОм～1.999 МОм |
0.001 МОм |
DC 1000 В
+20% -0%
|
1 МОм нагрузка ≥ 1.0mA |
±（5％+5） |
| 2.00 МОм～19.99 МОм |
0.01 МОм |
| 20.0 МОм～199.9 МОм |
0.1 МОм |
| 0.200 ГОм～1.999 ГОм |
0.001 ГОм |
| 2.00 ГОм～9.99 ГОм |
0.01 ГОм |
| Если значение сопротивления измеряемого объекта меньше 1.000 МОм, измеритель также может выполнить тест, но отображаемое значение является только справочным. Когда значение сопротивления измеряемого объекта＞9.99 ГОм, измеритель продолжает показывать «>9.99 ГОм». |
| 2500V |
3.00 МОм～19.99 МОм |
0.01 МОм |
DC 2500 В
+20% -0%
|
2.5 МОм нагрузка ≥ 1.0 мА |
≥3 МОм
±（5％+5）
|
| 20.0 МОм～199.9 МОм |
0.1 МОм |
| 0.200 ГОм～1.999 ГОм |
0.001 ГОм |
| 2.00 ГОм～19.90 ГОм |
0.01 ГОм |
| 20.0 ГОм～49.9 ГОм |
0.1 ГОм |
| Если значение сопротивления измеряемого объекта меньше 3.00 МОм, измеритель также может выполнить тест, но отображаемое значение является только справочным. Когда значение сопротивления измеряемого объекта＞49.9 ГОм, измеритель продолжает показывать «>49.9 ГОм». |
Измерение переменного/постоянного напряжения (AC/DC Voltage)
| Функция измерения |
Постоянное (DC) напряжение |
Переменное (AC) напряжение |
| Диапазон измерений |
±(от 20 до 1000) В |
от 20 до 750 В (от 45 Гц до 1 кГц) |
| Разрешение |
1 В |
| Погрешность |
±（2 % + 5） |
| Входной импеданс: 10 МОм. Скорость измерения: около 2 раз / с |
|
