| Полоса пропускания |

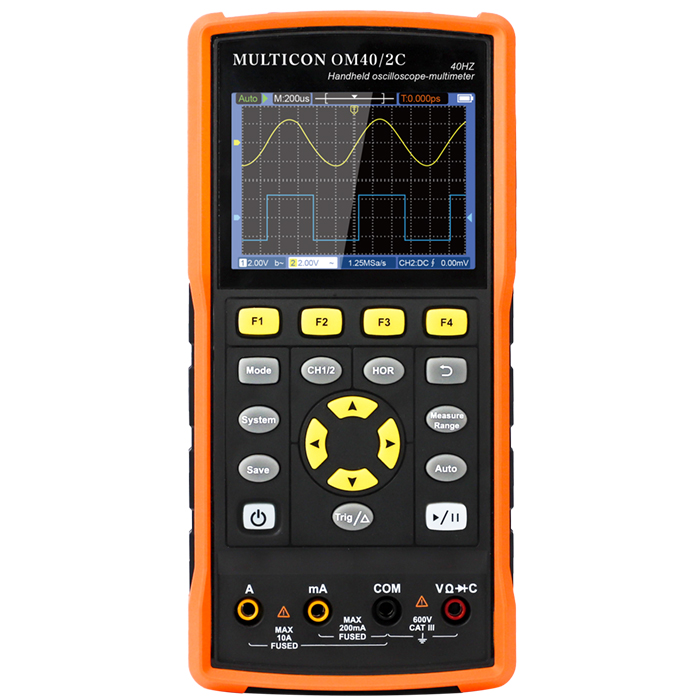

OM 40/2C |
40 МГц |
| OM 70/2C |
70 МГц |
| OM 100/2C |
100 МГц |
| Кол-во каналов |
2 |
| Выборка |
Метод выборки |
Выборка, обнаружение пиков |
| Скорость выборки в реальном времени |
OM 40/2C
OM 70/2C
|
125 MSa/с (Два канала) 250 MSa/с (Один канал) |
| OM 100/2C |
250 MSa/с (Два канала) 500 MSa/с (Один канал) |
| Скорость обновления сигнала |
10,000 wfms/с |
| Вход |
Подключение входа |
DC, AC, заземление |
| Входной импеданс (DC соединение) |
1 MΩ±2%, параллельно с 16 pF±10 pF |
| Ослабление щупа |
1X, 10X, 100X, 1000X, 10000X. |
| Макс. входное напряжение |
400 V (DC + AC ,PK — PK) |
| Ограничение полосы пропускания |
20 МГц, полная полоса |
| Горизонтальная |
Диапазон скорости выборки |
0.25 Sa/с～250 MSa/с |
| Интерполяция формы сигнала |
(Sinx)/x |
| Диапазон скоростей развертки (S/div) |
OM 40/2C
OM 70/2C
|
5нс/дел – 1000с/дел, Шаг 1-2-5 |
| OM 100/2C |
2нс/дел – 1000с/дел, Шаг 1-2-5 |
| Погрешность временной развертки |
±2 % |
| Длина записи |
8K или 4K (опция) |
| Вертикальная |
Диапазон чувствительности (Volt/div) |
10 мВ/дел～10 В/дел |
| Диапазон смещения |
OM 40/2C
OM 70/2C
OM 100/2C
|
±6 дел |
| Аналоговая полоса пропускания |
OM 40/2C |
40 МГц |
| OM 70/2C |
70 МГц |
| OM 100/2C |
100 МГц |
| Полоса однократного сигнала |
Полная полоса |
| Низкочастотный отклик (AC подключение, -3dB) |
≥10 Гц |
| Время нарастания (Rise time) (типовое на BNC) |
OM 40/2C |
≤ 8 нс |
| OM 70/2C |
≤ 5 нс |
| OM 100/2C |
≤3. 5 нс |
| Погрешность коэффициента усиления (DC) |
3% |
| Измерение |
Курсор |
ΔV, ΔT |
| Автоматическое |
OM 40/2C
OM 70/2C
OM 100/2C
|
Период, Частота, Среднее, PK-PK, Max, Min, Амплитуда |
| Запуск |
Источник |
CH1, CH2 |
| Тип |
По перепаду (Edge) |
| Подключение |
DC, AC |
| Тип запуска |
Auto, normal, single (автоматический, нормальный, однократный) |
| Диапазон уровней запуска |
±4 дел относительно центра экрана |
| Погрешность уровня запуска |
±0.3 дел |
| Смещение запуска |
В соответствии с длиной записи и длительностью развертки |
| Граница запуска |
Наклон (Slope) |
Нарастающая (rising), спадающая (falling) |
