Электронный динамометр сжатия ДМС-МГ4 предназначен для измерений статических и медленно изменяющихся сил сжатия, при поверке прессов, разрывных машин и силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы». Находят применение в калибровочных лабораториях и метрологических службах предприятий, в центрах стандартизации и метрологии.

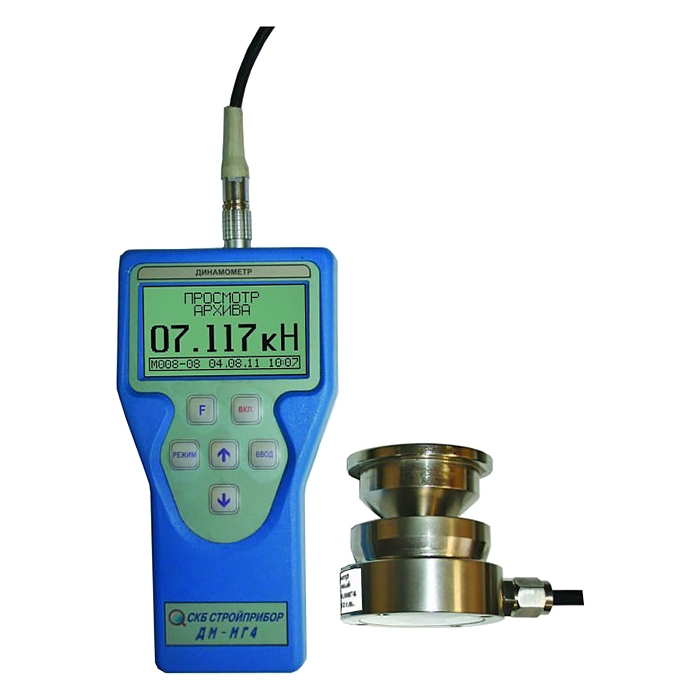

Динамометр сжатия ДМС-МГ4 состоит из электронного блока, датчика силы и силовводящих элементов на сжатие (узлов встройки), которые являются универсальными для разрывных, испытательных машин и прессов. По специальному заказу возможно изготовление индивидуальных силовводящих элементов.
Динамометры обозначаются ДМС-Н/Т—КМГ4, где:
− Н — наибольший предел измерений (НПИ), кН
− К — класс точности (0,5; 1; 2)
− Т — вариант исполнения тензометрического датчика силы
Функциональные особенности электронного динамометра сжатия ДМС-МГ4
- Цифровой жидкокристаллический дисплей с функцией подсветки
- Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения
- Возможность корректировки градуировочной характеристики в отдельных точках диапазона
- Режим передачи данных на ПК через USB порт
- Режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии)
- Возможность обновления пользователем сервисных функций через USB порт
- Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА)
| Пределы измерений, кН: |
| — наибольший (НПИ) |
от 0,1 до 2000
(кл. точности 0,5 − от 1 до 2000) |
| — наименьший (НмПИ) |
≥ 2 %НПИ |
| Питание, В: |
| — при работе в автономном режиме |
3 (от 2 элементов AALR6) |
| — при работе от сетевого адаптера |
6 |
| Потребляемая мощность, Вт, не более |
0,5 |
| Габаритные размеры электронного блока, не более, мм |
170 х 90 х 30 |
| Масса электронного блока, не более, кг |
0,3 |
| Масса тензодатчика (без нагрузочных опор и узлов встройки), не более, кг |
от 0,5 до 25 |
Динамометры ДПУ относятся к динамометрам общего назначения и применяются для измерения статических растягивающих усилий.
Динамометры ДПУ-0,1-2, ДПУ-0,2-2, ДПУ-1-2 ДПУ-2-2, ДПУ-5-2 и ДПУ-10-2 соответствуют 2 классу точности и предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от +10°С до + 35°С и относительной влажности не более 80%.
Динамометры характеризуются такими параметрами, как:
- НПИ - наибольший предел измерения (максимальное измеряемое усилие)
- НмПИ - наименьший предел измерения (минимальное измеряемое усилие)
- ЦД-цена деления отсчетного устройства
- Погрешность измерения
Измерение усилия в динамометрах ДПУ производится в Ньютонах.
Технические характеристики динамометров ДПУ:
| Наименование параметра |
ДПУ-0,1-2 |
ДПУ-0,2-2 |
ДПУ-1-2 |
ДПУ-2-2 |
ДПУ-5-2 |
ДПУ-10-2 |
Пределы измерения, кН:
- наибольший
- наименьший |
0.1
0.005 |
0.2
0.01 |
1
0.05 |
2
0.1 |
5
0.25 |
10
1 |
| Цена деления шкалы, кН |
0.001 |
0.002 |
0.01 |
0.02 |
0.05 |
0.1 |
Габаритные размеры, мм, не более: - длина
- ширина
- высота |
335
200
52 |
335
200
52 |
345
200
60 |
345
200
60 |
3
45
200
60 |
435
200
70 |
| Масса, кг, не более |
1.4 |
1.5 |
1.8 |
1.9 |
2.1 |
4.5 |
| Допускаемая перегрузка, % от наибольшего предела измерения |
200 |
100 |
| Пределы допускаемой основной погрешности показаний динамометров |
не более ± 2 % от наибольшего предела измерения |
| Предел допускаемого значения вариации показан. динамометров |
не превышает абсолютное значение предела допускаемого значения основной погрешности |
| Порог реагирования |
не превышает 0.5 % наибольшего предела измерения |
| Невозвращение стрелки на нулевую отм.шк. после разгрузки |
не превышает 0.5 цены деления шкалы |
|
